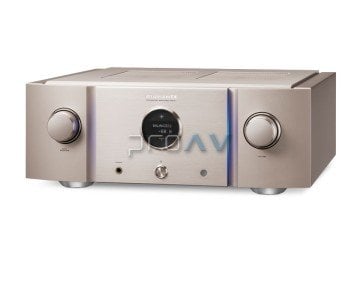

Marantz PM-10 Stereo Amfi
- Yeni referans sınıfı Entegre amplifikatör
- Maksimum kavrama ve sürüş için köprülü modda (anahtar başına iki) dört anahtarlama güç amplifikatörü kanalı
- Topraksız sinyal yönetimini gerçekleştirmek için girişten hoparlöre Gerçek Dengeli Konsept
- Büyük güç: 8ohm'a kanal başına 200Wpc ve 4ohm'a 400Wpc
- Çok çeşitli hoparlörlerin kolay kullanımı
- Anında yüksek akım güç kaynağı sayesinde geniş kapsamlı dinamik yetenek
- Tam dengeli: hem ön amplifikatör hem de güç amplifikatörleri
- Preamp aşamasında Marantz Hiper Dinamik Amplifikatör Modülleri (HDAM)
- Çift mono güç amplifikatörü yapılandırması
- Ön amplifikatör ve kontrol işlemcisi ve her bir güç amplifikatörü kanalı için ayrı güç kaynakları
- Kendi korumalı kutusunda hareketli bobin ve hareketli mıknatıs kartuşları için ayrı fono aşaması.
- Çift katmanlı şasi, 5mm kalınlığında alüminyum üst kapak, sağlam alüminyum ön, bakır kaplama şasi ve yüksek saflıkta bakır hoparlör terminalleri ile yüksek kaliteli yapı
- Çıkış bölümü ve ana güç kaynakları için çift kalınlıkta bakır PCB
Amplifikatörler Marantz tarihinin merkezinde yer alır:
ilk ürünü, o zamanlar yeni LP kayıt formatından en iyi şekilde yararlanmak için tasarlanmış yüksek kaliteli bir ön amplifikatördü. Saul B Marantz'ın 1952'de üretime başladığı ve kısa süre sonra ilk gerçek Marantz ürünü Model 1 ön amplifikatörü haline gelen çığır açan Ses Konsoluna kadar uzanan bir geçmişle, şirketin en yeni Premium'u olması şaşırtıcı değil. Seri model PM-10 , günümüzün tüm müzik formatlarında yeni standartlar belirlemek için tasarlanmış entegre bir amplifikatördür.
Aslında, bu büyük ölçüde güçlü entegre amplifikatör, daha yüksek seviye ayrı bir ön amplifikatör ve bir çift monoblok güç amplifikatörü gibi inşa edilmiştir, ancak hepsi güzel bir şekilde tamamlanmış bir durumda, hem performansı en üst düzeye çıkarmak hem de güçlü bir görsel ifade oluşturmak için tasarlanmıştır.
 |
Normal boyutlu bir kabine yerleştirilmiş çift monoblok tasarımlı entegre bir amplifikatörün yapılması, bir stereo anahtarlama amplifikatörünün kullanılmasıyla mümkün olur. Onun amacı? LP'lerden en son yüksek çözünürlüklü ses dosyalarına ve ötesine kadar her şey için maksimum müzikal katılımı ve en zorlu hoparlörleri sürmek için gereken tüm güç ve kontrol ile en iyi performans göstermelerini sağlamak. |
Böyle bir kaliteye ulaşmak, yine de sınıfında lider güç sağlarken, amplifikatörün her bir bölümünü görevi için, ayrı bir ön amplifikatör ve monoblok güç amplifikatörleri kullanan bir tasarımda yapılacak gibi optimize etmek anlamına gelir.
Genellikle, amplifikatörler, ön amplifikatör ve güç amplifikatörü bölümleri için ayrı güç kaynağı düzenlemesine sahip tek bir transformatör kullanır; PM-10 işleri daha da ileri götürüyor.
Çift mono tasarımlı, ön amplifikatör ve güç amplifikatörü kanallarının her biri için ayrı güç kaynaklarına sahiptir ve amplifikatörün bu bölümünden geçen hassas sinyallerin taleplerden etkilenmemesini sağlamak için ön amplifikatöre adanmış bir transformatör ile birlikte yüksek güç çıkış aşamaları. Ayrıca, mikroişlemci için ses ayarını, giriş seçimini ve benzerlerini kontrol eden özel bir kaynak vardır, bu da kontrol bölümünden gelen gürültünün ses yoluna girmesini önler.
Buradaki gürültü azaltmanın bir diğer önemli kısmı, PM-10'un tamamen analog bir amplifikatör olmasıdır: günümüzde birçok rakip tasarım dijital-analog dönüşümü veya dijital amplifikasyon ve ses kontrolünü benimsemektedir, ancak Marantz işleri son derece gelişmiş, tamamen analog tasarımı ile mümkün olduğunca temiz ve basit.
Neden? Amplifikatörde bir DAC olması uygun görünse de, dijital devre, doğası gereği gürültülüdür (elektriksel anlamda) ve amperden geçen hassas analog sinyalleri etkileyebilir. Bu nedenle Marantz, Süper Seri CD'sinde veya ağ müzik çalarlarında Premium Serisi ürün yelpazesini, amplifikatörlerini olabildiğince saf ve temiz tutarak dijital-analog dönüştürmeyi seçmeyi tercih ediyor.
Dahası, bu tasarım saflığından en iyi şekilde yararlanmak için PM-10, 'En Saf Modda' çalışma seçeneği ile de tasarlanmıştır: devreye girdiğinde, gereksiz tüm devreleri devre dışı bırakır ve sinyale mümkün olan en temiz yolu verir. amplifikatör. Ünitenin saf bir güç amplifikatörü olarak çalışmasını sağlamak için sinyali doğrudan giriş bölümünden güç aşamasına alan bir Güç Amplifikatörü Doğrudan girişi de vardır.
Dengeli ses düzeninin faydaları uzun zamandır anlaşılmıştır: geleneksel bir düzenin aksine, sinyal yolunun yarısı bir amplifikatörün veya bir kablonun zemin düzlemindedir, dengeli çalışma iki iletken veya yol kullanır - biri pozitif için, diğeri için pozitif negatif - ve onları korumak için tamamen ayrı bir zemin.
Kablolardaki fayda, herhangi bir harici girişimin hem pozitif hem de negatif iletkenleri etkileyeceğidir, ancak taşıdıkları sinyaller birbirinin ayna görüntüsü olduğundan, herhangi bir etkiyi karşılıklı olarak iptal edeceklerdir - bu nedenle bu tür kablolar profesyonel olarak yaygın olarak kullanılmaktadır. uğultu kaynaklarının yaygın olduğu ses ve stüdyo uygulamaları ve daha uzun kablo çalışmaları, onları özellikle paraziti almaya eğilimli hale getirir.
Aynı şey, ses devresine dengeli çalışma uygulandığında geçerlidir: sadece aynı bileşenlerin sinyalin pozitif ve negatif 'bacaklarını' ele aldığı, olası parazitleri iptal ettiği düzenin bu ayna görüntülemesi değil, aynı zamanda devrede ortaya çıkan gürültü veya hatalar da iptal edilecektir.
Ek bir fayda, dengeli çalışmanın aynı zamanda dengesiz tasarımlardan daha güçlü sinyaller kullanmasıdır, çünkü devrenin her iki yarısı da aktiftir - sadece bir yarıyı itmek ve diğeri sadece zemin sağlamak yerine, burada bir 'itme çekme' operasyonu var. Daha güçlü bir sinyal, dışarıdaki herhangi bir parazite karşı daha az hassas olan anlamına gelir: ne kadar çok sinyal varsa, herhangi bir gürültü o kadar az belirgin olur.
 |
PM-10, giriş bölümünden son güç amplifikatörü bölümüne kadar tamamen dengeli bir düzen kullanır: iki set dengeli giriş ve ayrıca geleneksel dengesiz hat seviyesi girişleri (artı yüksek kaliteli fono aşaması) , bu girişlerden gelen sinyal, amplifikatörden geçirilmeden önce dengeli çalışmaya dönüştürülür. |
Sinyali amplifikatör boyunca tamamen dengeli tutarak ve bunu optimize edilmiş güç kaynağı tasarımı ile birleştirerek Marantz mühendisleri, ses yolu boyunca maksimum gürültü reddi ve mümkün olan en yüksek sinyal saflığını elde edebilir.
PM-10 için Marantz, mümkün olan en saf sesi, ayrıca dünyanın en talepkar hoparlörlerinden bazılarını sürmek ve kontrol etmek için güç ve dinamikleri istedi. Bunu başarmak için, ön amplifikatör aşamasında bulunan dengeli çalışmayı hoparlör çıkışlarına kadar güç amplifikatörü aşamasına kadar sürdürdüler ve aynı zamanda dengeli tasarımı korurken gereken gücü geliştirmek için köprülü çalışmayı benimsediler. Bu Gerçek Dengeli Konsept girişten çıkışa topraksız sinyal yönetimi gerçekleştirir.
Köprülü amplifikatör ne hakkında? Geleneksel bir amplifikatörde, bir hoparlör, kanal başına tek bir çıkış aşamasının pozitif ve negatif kısmı tarafından tahrik edilir, ancak köprülü bir amplifikatör, bir hoparlörü sürmek için kanal başına iki ayrı amplifikatör aşaması kullanarak işleri farklı şekilde yapar. Bir şeyleri büyük ölçüde basitleştirmek için: Bir amfi hoparlör konilerini ve kubbelerini iterken diğeri onları geri çeker.
Hoparlör tahrik ünitelerinin davranış şekli üzerinde çok daha büyük kontrol, amplifikatörün hareket etmeye başlamasını ve durmasını sağlayabilir, sistemin tanımı ve 'hızı' için çok daha kesin bir şekilde çok fazla müzik çalabilir. daha iyi ritmik ve mekansal kontroller, seslerin ve enstrümanların daha gerçekçi ses çıkarmasını söylemiyoruz.
 |
PM-10'da, güç çıkışı aşamasındaki köprülü amplifikatörler - toplam dört amplifikatör kanalı - bu kontrolün büyük güç çıkışı ile birleştirilmesine izin verir: 8ohm yüke 2x200W sağlar ve zorlu hoparlörler veya bunlarla kolayca başa çıkabilir 4x4'e 2x400W çıkış sayesinde empedansı frekansla büyük ölçüde değişir. |
Bu, sesi temiz ve bozulmadan korurken yalnızca büyük, güce aç hoparlörleri bile yüksek seviyelere çıkarma gücünü değil, aynı zamanda bu hoparlörlerin müziğin istediklerini yaptığından emin olmak için 'tutuş' sağlar. Tüm bunlar, Marantz performans gereksinimlerini karşılarken kompakt bir entegre amplifikatör tasarımına izin veren en yeni anahtarlama amplifikatör teknolojisinin kullanılmasıyla mümkün oldu.
Marantz, Premium Serisi ürünleri için mümkün olan en iyi bileşenleri seçtiği için bir üne sahiptir ve istediği şeyi bulamazsa, gerekli parçayı tasarlar ve oluşturur.
Bu düşünce, Hiper Dinamik Amplifikatör Modülünün (veya HDAM) tasarımını bilgilendirdi: 'çip üzerindeki amplifikatör' IC bileşenlerinden elde edilen ses kalitesinden memnun olmayan şirket, tamamen alternatif bir minyatür amplifikatör modülü şeklinde kendi alternatifini tasarladı ayrık bileşenler. Tüm bu tasarım kararlarında olduğu gibi, mühendisler HDAM'ı Avrupa ve Japonya'daki özel Marantz tesislerinde kapsamlı dinleme yoluyla seçtiler ve optimize ettiler. .
PM-10'da, mümkün olan en geniş frekans ve dinamik aralıklar için tasarlanan mevcut geri bildirim topolojisinin bir parçası olarak, günümüzün ultra yüksek çözünürlüklü ses formatları için olan ve ultra- yüksek akım taleplerine mümkün olan en hızlı tepki için hızlı ısmarlama blok kapasitörler.
PM-10'daki fono aşamasına aynı akım geri besleme tasarımı uygulanır; bu, en sevilen LP'lerin mümkün olan en iyi şekilde oynatılması için hareketli bobin veya hareketli mıknatıs kartuşlarıyla kullanım için yapılandırılabilir. Bu, Marantz'ın mevcut 'vinil canlanmasına' yanıt vermediği bir durum değil: yıllar boyunca dijital yeterliliklerini geliştirirken ve geliştirirken, şirket LP'lerden ve single'lardan mümkün olan mükemmel sese tamamen bağlı kaldı. Vinil modaya dönmeden önce bile ürünlerini yüksek kaliteli fono aşamalarıyla donatıyor!
Ortak SA-10 Süper Ses CD / CD çalar / DAC gibi PM-10 da mekanik ve elektriksel parazitin mükemmel bir şekilde reddedilmesi için çift katmanlı bakır kaplama şasi ve kalın gövdeden yapılmış kasa ile mümkün olan en yüksek standartlarda üretilmiştir , ağır, manyetik olmayan alüminyum paneller. Her iki ürün de alüminyum pres döküm ayaklar üzerine oturmaktadır.
 |
Buradaki hoparlör terminalleri bile özeldir: en yüksek hedefli rakipler bile üçüncü taraf şirketlerden satın alınan veya 'go' olarak 'göster' için tasarlanan bileşenleri kullanma eğilimindedir, ancak PM-10 yeni tasarlanmış ve özel Marantz'a sahiptir. SPKT-100 + terminalleri, yüksek saflıkta katı bakırdan yapılmıştır. |
Bu yeni referans sınıfı amplifikatörün arkasındaki diğer tüm tasarım ve mühendislik kararlarıyla ortak olarak, bu terminaller çok basit bir nedenden dolayı var:
'Çünkü Müzik Önemlidir'
